膨胀节的抗弯水平及规划要求剖析

发布时间:2020-09-14 16:06:11人气:

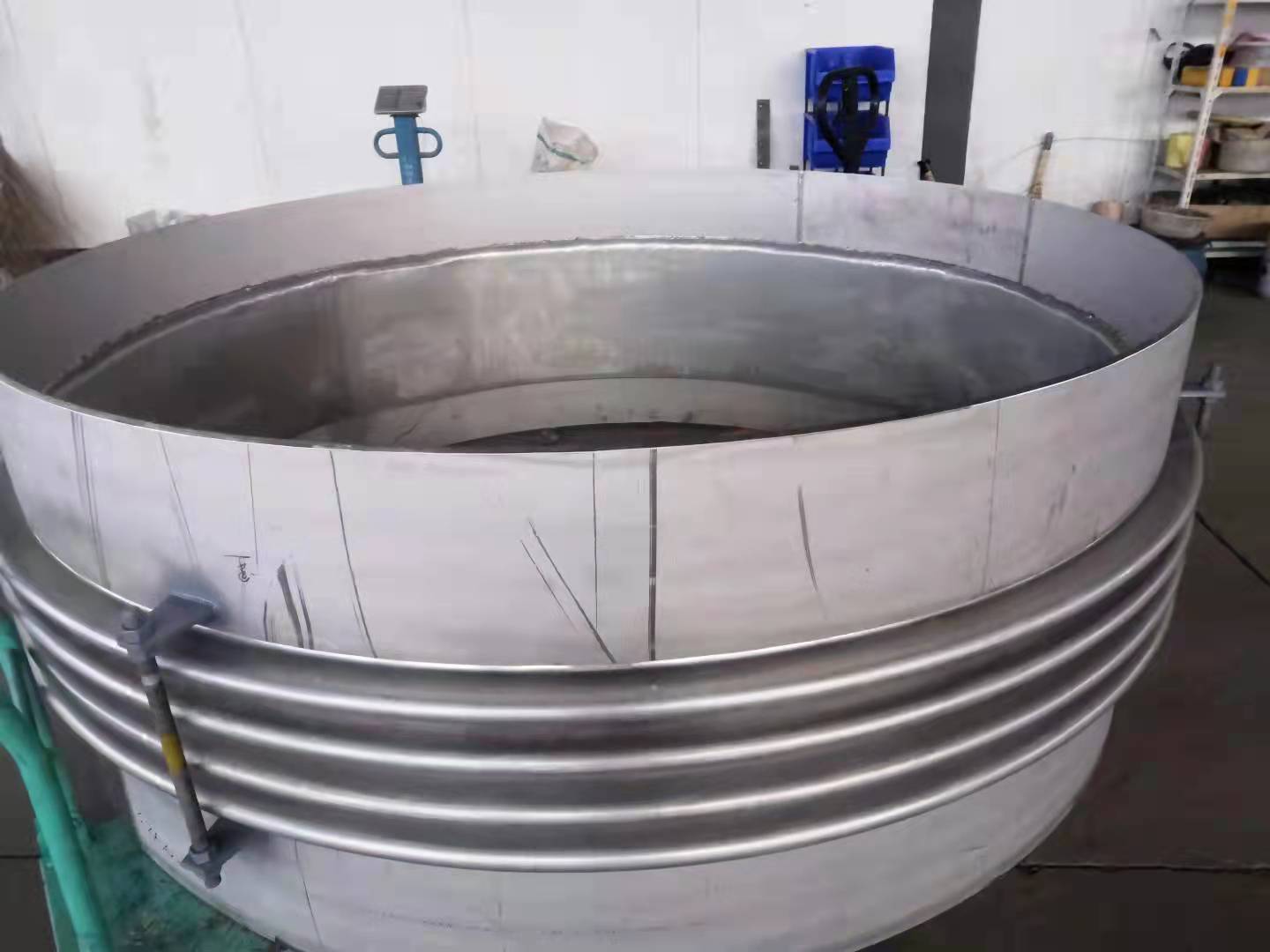

直埋波膨胀节主要适用于轴向补偿,抗弯才能强,因此在不考虑管道下沉影响的情况下,直埋波纹膨胀节壳体和导向套保护下实现自在膨胀节,其它性能与普通波纹膨胀节相同。
装置注意事项:
1、为了使直埋波纹膨胀节起到补偿作用,补偿器有必要固定在支架的两端,防止管道受到内压推力向外拉伸的影响。
2、直埋波纹膨胀节的一端(指带有单向补偿的直埋补偿器的死端)应接近一端的固定支架,膨胀节的活头应用于补偿管道。
3、依据直埋波纹膨胀节的补偿量设置两个固定支架的间隔,补偿量一般不大于管径。
4、试压过程中,直埋波纹膨胀节不得呈现拉伸现象。
角向型膨胀节由补偿器管、波纹管和一对与该管衔接的铰链组成。它只能吸收单个平面的角位移。当吸收位移时,应组合运用两个或三个视点膨胀节,而铰链具有接受内压推力的才能。工作温度≤420℃,疲惫寿命1000次。
管道支架规划要求:
角向膨胀节宜运用两个或三个视点补偿器来吸收管道的横向位移。z型和L型管段的两个固定管架之间只允许装置一个横向膨胀节或一组视点膨胀节。在这种情况下,平面铰链销的轴有必要垂直于弯管段构成的平面(通用铰链膨胀节不受此限制)。关于带有一组铰链膨胀节的管段,平面导向架的间隙也可依据上述公式核算。但是,长度L应为两个补偿器铰链轴之间的间隔,以及△X是整个垂直管段的热膨胀。
